水性环氧云铁中间漆

水性环氧云铁中间漆

组成：

双组分水性环氧防锈漆产品。由水性快干环氧乳液、云母氧化铁、防锈颜料、助剂及去离子水组成。

性能：

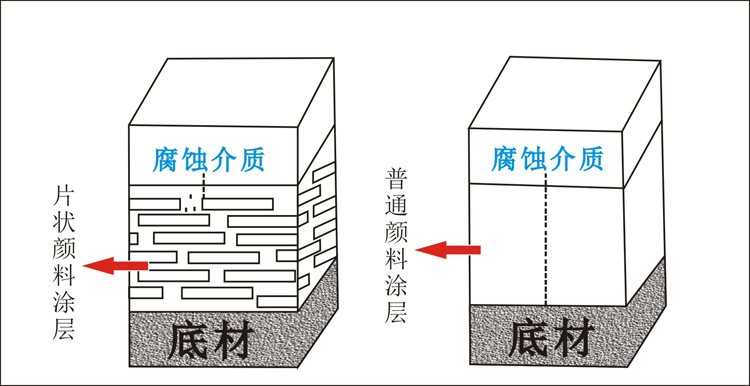

银灰色、水性双组份环氧云铁中间漆含较高体积浓度的r-O3Fe2鳞片状颜料，成膜后能平行定向重叠排列，形成类似“鱼鳞片”状的搭接结构，因此具有较高的封闭性和较好的防腐能力。

以水为分散介质，不燃不爆、可用水稀释和清洗涂装设备，施工过程无污染，安全环保。

简介：

水性环氧云铁中间漆可作为大气环境下，耐候型、耐潮湿型，耐湿热型，长效型、耐酸碱盐雾防腐型、以及综合型涂层的中间漆使用。

水性环氧云铁中间漆VOC含量符合相关环保法规的要求。

推荐膜厚40～70μm/道（无气喷涂一道），钢结构防腐中间涂层厚度不超过150μm时推荐使用。

作为富锌涂料的封闭层（需过量添加稀释剂。）

适用工况

水性环氧云铁中间漆可作为富锌底漆配套的高性能水性防锈中间漆，也可单独作为水性漆配套的底漆使用。还适用于金属喷涂层或镀锌层表面的封闭涂层，用于轻度或严重腐蚀的钢结构表面，如船舶，集装箱，海上平台，码头，等海洋设施，石油化工管道与储罐、冶金、电力等行业的钢结构件的防腐和防锈。

配套体系

前道底漆：水性环氧富锌底漆、水性无机富锌底漆、水性丙烯酸底漆等；

后道面漆：水性丙烯酸面漆，氟碳面漆

技术指标：

施工方法

涂装间隔

说明：以上施工参数为我公司的经验数据，因实际施工的工况不可预料，以上数据仅供参考。

表面处理：

被涂的钢铁表面，必须彻底清除油污、氧化皮、铁锈、旧涂层等，可采取抛丸或喷砂方法，达瑞典除锈标准sa2.5级，粗糙度达30～70μm; 也可采用手工除锈方法，达瑞典除锈标准ST3级，粗糙度达30～70μm。

其他底材：包括ABS、硬质塑料、铝材、镀锌钢、玻璃钢等，需要一个洁净清洁的表面并涂覆相应底漆或者做相应的预处理。

施工条件：

环境温度：5℃～40℃；相对湿度：25%～85%；底材温度：高于露点3℃。
