氟碳面漆起泡

氟碳漆起泡案例简介：

某客户选购其他品牌无机富锌底漆+环氧云铁中间漆+氟碳面漆，按照以下方式施工：

水性无机富锌底漆，80μm;环氧云铁中间漆，40μm;氟碳面漆，80μm.

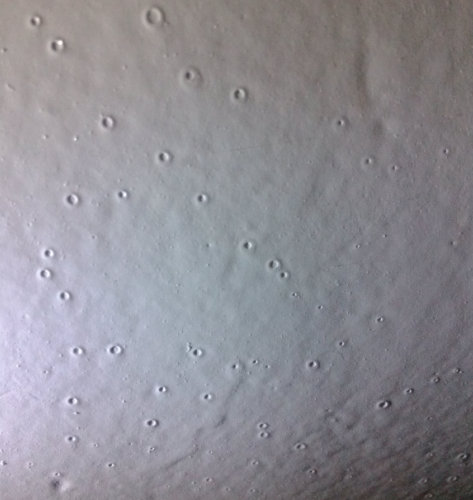

底漆、中间漆喷涂完成后，一批构件在喷涂中间漆后间隔十几天(中间没有面漆)，表面用砂纸粗糙的打磨后，喷涂的氟碳面漆。在喷涂后没多久表面及出现气泡，等气泡破后成鱼眼状。在喷涂时，环境条件很好。

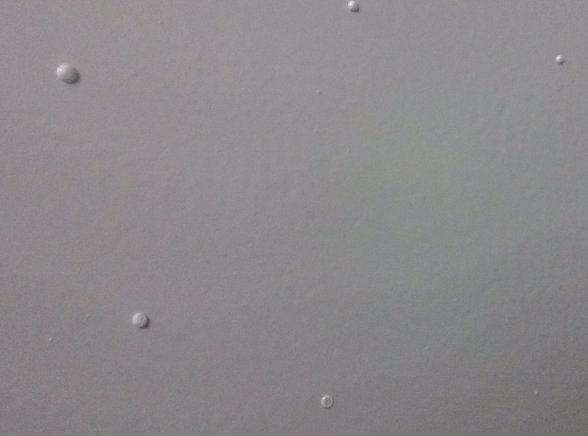

另外一批构件在喷涂中间漆后，表面干燥后喷涂面漆，表面出现气泡，并且长时间不破。

起泡的原因分析：

1、无机富锌底漆是否做好封闭?

(无专用封闭漆的情况下，用环氧云铁+40%-50%的稀释剂(要搅拌均匀)，雾喷一层，厚度不计。)

作用：利用低粘度的中间漆渗透进多孔的富锌底漆表面，以赶走底漆中的气体。

如果没有这一步，一般都要起泡。

2、喷涂面漆之前，是否做好了中间漆的清洁?

被涂面有油、汗、指纹、盐碱、打磨灰等亲水物质残存，清洗被涂面的水中有杂质离子

3、油漆质量问题：

所选用的氟碳漆干燥速率及梯度不合适，造成表干过快。

4、面漆厚度问题：

氟碳面漆80μm，这个很厚，采用空气喷涂，要分三道喷，无气喷涂也要分两道。

每道之间的间隔，16小时以上吧。

解决的办法：

雾喷环氧中间漆一道，漆膜不计，然后喷面漆。

面漆80μm，如果油漆质量一般，要分三道喷涂。最少要分两道。
