丙烯酸聚氨酯面漆
标准：HG/T2454-2006溶剂型聚氨酯涂料（双组分）Ⅱ型外用面漆
用途
性价优异的工业用防护和装饰面漆。用于各种气候条件下各种机械设备的高性能装饰防护面漆。
简介
双罐装，聚氨酯面漆，乙组份为脂肪族异氰酸酯固化剂。
哑光或高光，丰满度好，长时间暴晒失光率低，保色性能好，不泛黄。
对恶劣气候抵抗力佳，耐磨，抗化学品及溶剂。
配套体系：
底漆：环氧富锌底漆、无机富锌底漆、环氧铁红底漆、环氧红丹底漆、环氧封闭底漆
清漆：丙烯酸聚氨酯清漆
在多孔性底漆或无机富锌底漆表面施工时，建议先涂环氧封闭漆或先采用雾喷工艺，以避免起泡产生。
产品数据
|
体积固体份 |
45～50%； |
膜厚 |
干膜：30～50μm； |
|
理论涂布率 |
10㎡/kg；40μm |
实际涂布率 |
允许适量损耗 |
施工参考
配漆：
|
混合比(重量) 5:1 |
适用期 23℃，6h |
熟化 30min |
施工方法：
|
项目 |
高压无气喷涂 |
有气喷涂 |
手工刷涂、辊涂 |
|
最大稀释量 |
0～15% |
5%～20% |
须使用短毛辊筒以 避免起泡产生。 |
|
喷孔 |
0.33～0.46mm |
1.0～1.5mm |
|
|
喷出压力 |
12～15MPa |
0.3～0.4MPa |
干燥及涂装间隔
|
底材温度 |
干燥时间 |
涂装间隔 |
||
|
表干 |
实干 |
最短 |
最长 |
|
|
23℃ |
1h |
24h |
16h |
3天 |
贮存与管理：
贮存期：贮存于凉爽及干燥环境中，且远离火源、热源；保质期1年。
包装规格：甲组份：20公斤；乙组份：4公斤。
闪点：混合物＞23℃。
比重：1.10～1.30kg/L（受颜色影响）。
表面要求：
用于涂装已涂底漆或中涂漆的表面，需要保持表面的清洁、干燥，无污染物。
限制：
底材温度应不低于5℃并高于露点3℃，相对湿度＜85%。
储藏及涂装时，请避免接触水汽。
不同种类的油漆（包括可配套的产品）的涂装间隔，应确保涂装用具彻底清洗。
涂层固化前，不宜受到油、化学品及机械破坏。
丙烯酸聚氨酯面漆技术指标
|
项目 |
指标 |
|
|
在容器中状态 |
搅拌后均匀无硬块 |
|
|
遮盖率，≥ |
白色和浅色 |
0.90 |
|
其他色 |
商定 |
|
|
干燥时间，≤ |
表干，h |
2 |
|
实干，h |
24 |
|
|
漆膜外观 |
正常 |
|
|
贮存稳定性（50℃，7天） |
无异常 |
|
|
适用期，h |
商定 |
|
|

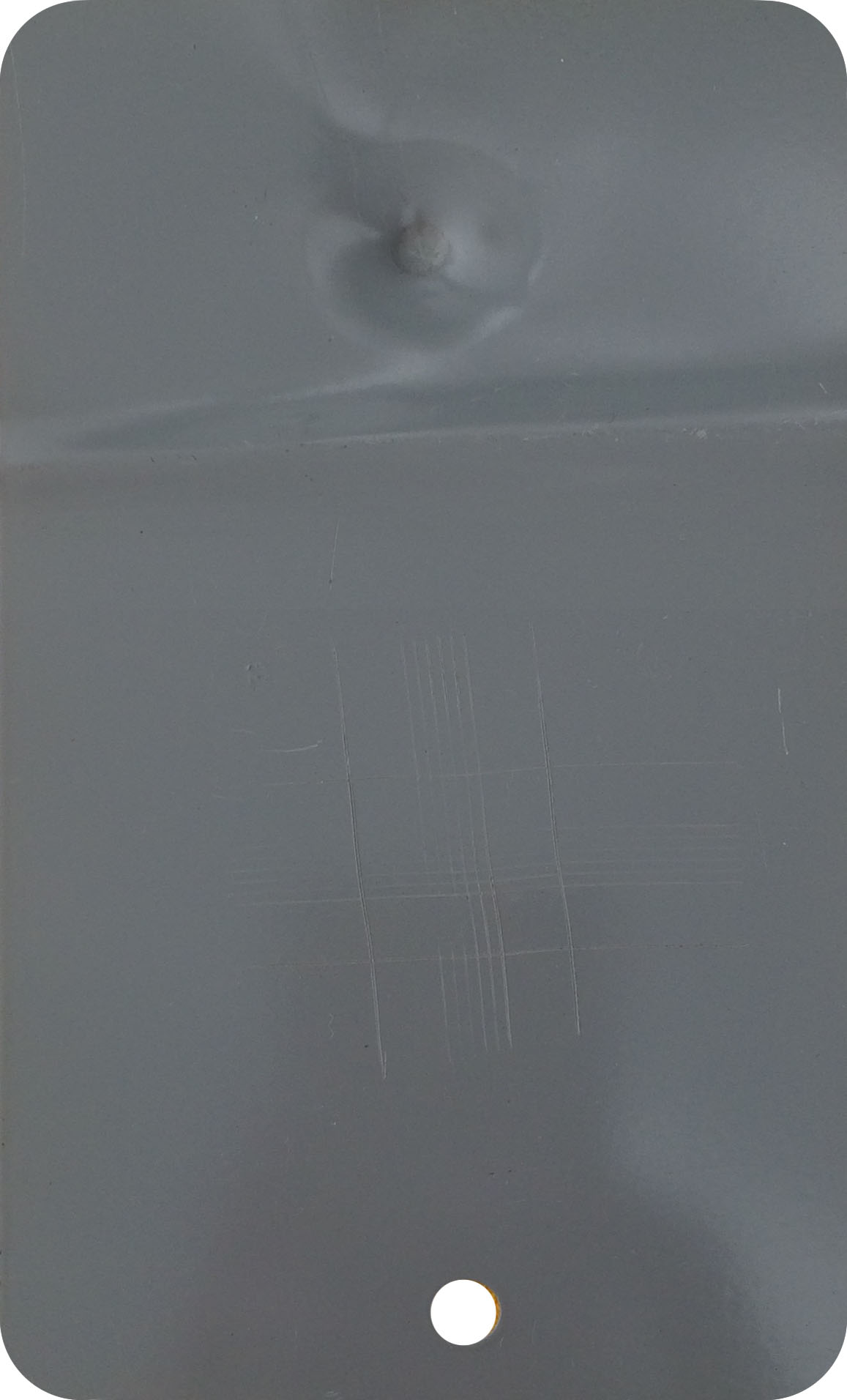

耐弯曲型，mm |
1 |
|
|
耐冲击性，cm |
50 |
|
|
附着力，级（划格间距1mm），≤ |
1 |
|
|
铅笔硬度（擦伤），≥ |
2H |
|
|
耐碱性 |
168h无异常 |
|
|
耐酸性 |
168h无异常 |
|
|
耐湿冷热循环（5次） |
无异常 |
|
|
耐人工气候老化性 |
粉化，级，≤ |
1 |
|
变色，级，≤ |
2 |
|
|
失光，级，≤ |
2 |
|
|
|
800h不起泡，不生锈，不开裂，不脱落 |
|
|
耐盐雾性 |
800h不起泡，不生锈，不开裂，不脱落 |
|
|
耐湿热性 |
800h不起泡，不生锈，不开裂，不脱落 |
|
|
耐人工气候老化性，耐盐雾性，耐湿热性试验时间可根据使用场合商定 |
||
津公网安备 12011402000694号
